根系是植物的重要组成部分,是植物生长发育,新陈代谢的主要营养器官。根系形态参数是反映根系生长状况的主要因素,通过定期测量和分析植物根系形态参数对于了解，研究植物的生长发育状况以及防治病虫灾害均具有重要意义。

四川农业大学用于水稻根系分析的RhizoGraph系统是一款用于洗根后的专业根系分析系统，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态，色彩、分级伸展分析及根系的整体结构分布等等。广泛应用于根系形态和构造研究。

RhizoGraph洗根测量系统可以通过扫描和摄像两种方式获取高分辨率植物根系彩色图像或黑白图像，针对获取的图像，利用插入加密狗解密的专业根系分析软件读取TIFF，JPEG标准格式的图像，同时配合针对图像获取系统配置的校准文件，对获得的高质量根系图像进行分析。

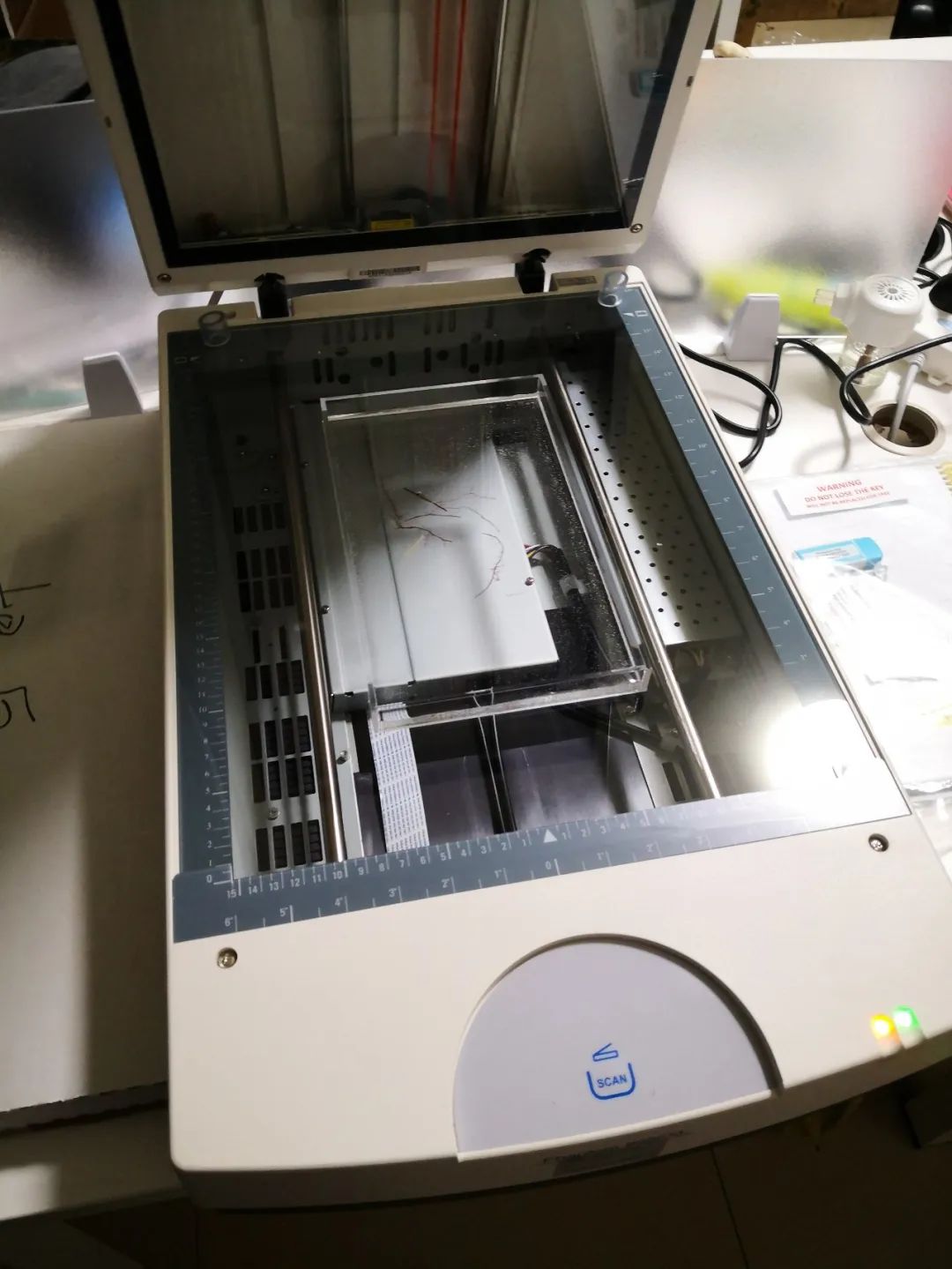

（1）根系扫描系统：在扫描面板下方和上盖中安装有专业的双光源照明系统，并且在扫面板上预留了双光源校准区域。此外，还配备有专用、高透明度根系放置盘。扫描时，扫面板下的光源和上盖板中的光源同时扫过高透明度根盘中的根系样品，这样可以避免根系扫描时容易产生的阴影和不均匀等现象的影响，有效地保证了获取的图像质量。

（2） 根系摄像系统：高速高拍，可做裁减，旋转，放大等处理，比扫描方式快。达到300-600的DPI分辨率。

（3）根系分析系统：基本版 /标准版 /专业版/拟南芥版分析软件

（1）摄像系统：

光学元件：2000万高清CMOS镜头

摄像面积：A3幅面

摄像速度：仅需1s

图像色彩：24位彩色

图像格式：JPG、TIFF、BMP、PDF

对焦方式：自动对焦

接口类型：USB2.0电脑接口，即插即用

供电：100-240V（±10%），50/60Hz

（2）扫描系统

技术参数：RhizoGraph扫描仪（A4尺寸、A3尺寸）

光学分辨率：4800×9600dpi

扫描速度：<6秒

扫描面积：反射稿：304.8×431.8mm

透射稿：304.8×406.4mm

输出格式：TIF，BMP，EPS，JPG，PSD，PDF，SCT

色彩位数：  彩色：48位       灰阶：16位

供电：100-240V（±10%），50/60Hz

1.根系颜色分析：根的长度、面积、体积、根尖计数、根系存活数量等研究。

2.根系连接（link）分析：用于根系分支角度、连通性等形态研究。

3.根系拓扑（Topology）分析：连接数量、外部路径长度、高度、幅度、路径长度、结构化连接等研究（需要根系完整）。

4.根系发育（Development）分析：记录根系整体等级分布情况（需要根系完整）

5.拟南芥版：具有专业版所有功能，另外还可针对拟南芥类植物的细小、交叉根系进行测量

更多详情请点击RhizoGraph洗根测量系统查询相关仪器资料。
