RhizoCam 原位自动根系监测系统

RhizoCam 原位自动根系监测系统



根系研究中微根窗拍照技术分辨率高，但因一次性拍摄图片小，耗费人力。

RhizoCam 原位自动根系监测系统



应用方向：

Ø                      根系形态

Ø                      根系生物量

Ø                      细根周转

Ø                      根系及根际微生物相互作用

Ø                      根共生体























系统功能

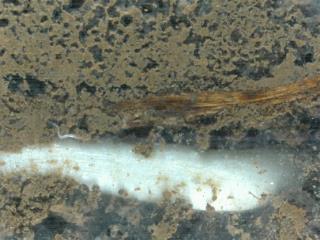

4800dpi高清根毛图像

n       可以固定式运行，一个根测管连续2周定时全自动拍照

n                      还可以便携式运行，一天测量多个根测管

n                      360°旋转自动拍照

n                      根区上下自动运行

n                      1.0米、1.6米、2.0米根测管可选

n                      256G U盘存储数据

n                      锂电池供电，一次充电续航2周

n                      拍摄视野23mm×16.8mm

n                      拍照最大分辨率4800dpi，分辨率达10um

n                      白光和紫外光双光源，紫外光用于辨别活根和死根。

n                      64倍图像放大功能，用于观察植物根菌、真菌和土壤动物等。





































根系图像分析软件

专业进口图像分析软件，可多幅图片同时分析。

















可监测分析参数：细根长、细根直径、细根面积、细根总长、细根总面积、细根平均直径、细根数量及生物量、细根寿命、细根周转等。

根系图像分析 根系图像拼接全景图

数据分析，图形显示：

测量参数
	Reg标准版	MF增强版
形态学测量
根长	√	√
投影面积	√	√
表面积	√	√
体积	√	√
每个直径等级的根尖数量	√	√
拓扑分析
拓扑根链分为五类：
EE(External-External)	√	√
EI(External-Internal)
II (Internal-Internal)
IL (Isolated Link)
BL (Base Link)
分支角（下级链接方向与其发出链接的方向之间的角度）	√	√
根链大小（从链接延伸的外部链接的数量） [带根尖]	√	√
链接路径长度（链接和基础链接之间的链接数）	√	√
链接发育顺序（一级、二级、三级...）	√	√
根系高度（最大路径长度）	√	√
根系统外部路径长度（外部链接的路径长度总和（根尖）	√	√
轴形态（长度、面积、同阶连接链的体积）	√	√
可以跳过间隙区域（出现在两个连续图像中的图像区域）。 图像文件名必须符合 ICAP 命名方案	√	√
同时加载和显示在不同时间和/或邻近位置采集的多幅图像（ICAP 命名方案）		√
将相邻图像的一个、部分或全部测量根剪切并粘贴到另一个		√
颜色分析
根段直径	√	√
生存状态（活着、死亡、消失）	√	√
根发育顺序	√	√
根链拓扑	√	√
根直径显示方式
节点处的圆圈	√	√
沿根边缘的侧线	√	√
没有任何显示	√	√
更便捷的功能
您可以检索先前的分析以叠加在当前图像上	√	√
根和段命名可以手动或自动完成	√	√
当您加载具有 ICAP 命名方案的图像时，WinRHIZO TRON 会自动从文件名中提取将用于识别样本（管号、位置 #、日期...）的参数。图像采集系统等使用 ICAP 命名系统。	√	√
数据保存是在跟踪或修改根时自动完成的（无需激活命令）。	√	√
您可以滚动、放大和缩小图像	√	√
分析小图像和非常大的图像	√	√
分析来自相机或扫描仪的图像	√	√
可以撤消“删除”命令	√	√
ICAP 自动命名方案。 每次图像采集后位置编号自动递增	√	√
参数保存在配置文件中以备将来使用	√	√
您可以在分析区域内移动单个根或所有根的位置（有助于在新图像上对齐先前的分析）	√	√
原始图像永远不会被修改。 分析显示在它们之上。	√	√
您可以更改用于显示信息的颜色。	√	√
您可以为图像或根源添加注释（评论、观察）。	√	√
可以旋转图像	√	√
显示根生长（突出时间上的差异）		√

主要技术参数：

Ø                      拍照图片尺寸大小: 22*16.8mm

拍照分辨率：最高3840*2880像素（4800dpi）

Ø                      图像采集系统配置： 数据终端内存16G，固态硬盘512G，13英寸屏幕，内置图像分析软件

Ø                      数据传输：USB

Ø                      光源：白光和紫外光

Ø                      透明根管尺寸：外径70mm，可选；长度1.0米，1.6米，2.0米 可选

Ø                      锂电池供电，11.1V 50Ah一次充电续航2周

产地：中国 北京澳作生态仪器有限公司
