AZG-300 Pro便携式土壤水体温室气体监测仪

AZG-300 Pro 便携式土壤／水体温室气体监测仪

1.                      背景

土壤和富营养化的水体是温室气体(CO2、CH4)的重要排放源，对研究全球气候变化、生态系统碳、氮循环、水华等生态环境问题有至关重要作用。野外原位观测CO2、CH4 是研究森林、草原、农田、沼泽、湿地、复合稻田、库区、水域的CO2和CH4排放/吸收、与环境因子变化的关系及其微生物影响机理的重要工具。

研究表明土壤理化性质如温度、含水量、pH值、土壤质地等因素都可以直接影响土壤微生物量及其生理生化过程,从而影响温室气体排放。

2.                      系统工作原理及特点

AZG-300 Pro采用红外相关吸收法测量CO2及进口激光传感器测量CH4（环境温度20℃,环境大气压 1013 hPa, 环境湿度 50±1.5% RH 时，CH4 最低检测限 0.8 ppm），可以分别测量CO2、CH4和H2O三个气体参数。进口的CH4传感器受水汽干扰较小，内部做了恒温控制，可以做绝对测量，数据比较稳定。

可以选配外部扩展传感器：土壤水分，土壤温度，空气温湿度，气压。

具有大屏幕彩屏显示、触摸控制、海量数据存储、联机通讯、自动标定等功能。

3.                      技术指标：

测量范围：

CO2：0～2000ppm（适用于生态系统地面测量）

可选配0-5000ppm（适用于地下气体测量）

0-10000ppm、0-50000ppm（适用于湿地、工厂或垃圾厂）

H2O：0～600000ppm

分辨率：

CO2：0.01ppm

CH4：0.01ppm

CH4 最低检测限：0.8ppm

H2O：1ppm



线性误差： ≤±2%F.S

重复性误差：≤±2%F.S

气体流量调节范围： 0-5L/min

零点漂移：≤±2%F.S/24H

量程漂移：≤±2%F.S/24H

预热时间：15min

响应时间：小于120秒（2米管路），视管路长度变化

操作温度：0℃～45℃

操作湿度：≤90%（非凝结）

保存温度：-20℃～45℃

保存湿度：1～90%（非凝结）

工作海拔高度：0～1000米（1000米以上要重新标定）

电源：内置电池和AV220V±10% ；50±0.5Hz

供电：交流220V 40w±10%，或直流14.4V 2A，功耗小于40W

内部蓄电池续航时间：开机运行10个小时，（可以外置蓄电池）

信号输出：RS232

显示器操作：7寸彩色触摸屏，800 x 480

存储量：18.3万条数据，存满后自动覆盖旧数据

仪器外形尺寸： 57cm x 41cm x 22cm

呼吸室专利漂浮设计，确保水体采样面积与采样器截面⼀致，锯齿设计易于切入土壤

呼吸室尺寸：⾼：15.6cm 外径：24.3cm 内径：23.9cm

4.                      Ecograph 数据分析软件

        Ecograph 是澳作生态仪器公司集合十多年服务生态研究领域的经验，自行研发设计的专业生态环境采集、计算软件。该软件可采集全球最先进的水、土、气、生物观测设备的数据，计算生态环境研究的专业参数。

        Ecograph 由多种计算功能可选，可计算 CO2、CH4、H2O排放通量等。

        Ecograph 软件采用串口（RS232）方式下载数据。数据自动按时间整合存储。针对已经下载的数据，用户选择一些测量参数后生成曲线图，支持双Y轴曲线。用户可自由选择同时显示在屏幕上的测点数据。全中文界面。

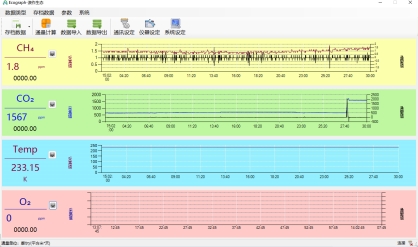

对需要监控测量过程的应用，可实时显示测量的各参数曲线，并进行参数的的实时对比。

        对多测点用户， 可在测量区域地图上显示各测点的数据。 如下图：

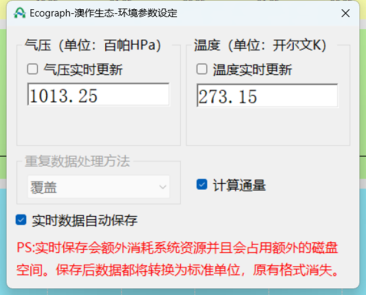

用户可根据需要在系统设置中选择是否需要通量数据。如下图：































数据导出前，只要点击“通量计算”选项系统一键生成通量数据，并保存至数据文档中：





5.                      产地：中国·澳作
