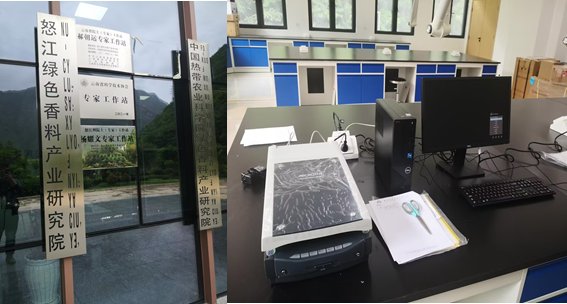

2023年7月RhizoGraph 根系扫描分析系统在云南怒江绿色香料产业研究院实验室通过验收。该套设备将用于怒江地区草果种植研究。

RhizoGraph系统是一款用于洗根后的专业根系分析系统，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态，色彩、分级伸展分析及根系的整体结构分布等等。广泛应用于根系形态和构造研究。

利用软件的色彩等级分析功能，还可以对根系颜色进行分析，从而进行根系存活数量、根系生长和营养状况等方面研究；

利用软件的高级分析功能，还可以对完整的植物根系图像进行根系连接分析（研究根系分支角度、连通性等形态特征）、根系拓扑分析（研究根系连接数量、路径长度）和根系分级伸展分析（记录根系整体等级分布情况）。从而满足研究者针对植物根系不同类别和层次的研究。

RhizoGraph洗根测量系统可以对获取的图像利用插入加密狗解密的专业根系分析软件读取TIFF，JPEG标准格式的图像，同时配合针对图像获取系统配置的校准文件，对获得的高质量根系图像进行分析。

（1）根系扫描系统：在扫描面板下方和上盖中安装有专业的双光源照明系统，并且在扫面板上预留了双光源校准区域。此外，还配备有专用、高透明度根系放置盘。扫描时，扫面板下的光源和上盖板中的光源同时扫过高透明度根盘中的根系样品，这样可以避免根系扫描时容易产生的阴影和不均匀等现象的影响，有效地保证了获取的图像质量。

（2）根系分析系统：基本版 /标准版 /专业版/拟南芥版分析软件

（1）扫描系统

技术参数：RhizoGraph扫描仪（A4尺寸、A3尺寸）

光学分辨率：4800×9600dpi

扫描速度：<6秒

扫描面积：反射稿：304.8×431.8mm

透射稿：304.8×406.4mm

输出格式：TIF，BMP，EPS，JPG，PSD，PDF，SCT

色彩位数：  彩色：48位       灰阶：16位

供电：100-240V（±10%），50/60Hz

1.根系颜色分析：根的长度、面积、体积、根尖计数、根系存活数量等研究。

2.根系连接（link）分析：用于根系分支角度、连通性等形态研究。

3.根系拓扑（Topology）分析：连接数量、外部路径长度、高度、幅度、路径长度、结构化连接等研究（需要根系完整）。

4.根系发育（Development）分析：记录根系整体等级分布情况（需要根系完整）

5.拟南芥版：具有专业版所有功能，另外还可针对拟南芥类植物的细小、交叉根系进行测量
